光纤环形器详解：原理、结构与应用场景

光通信系统的不断发展，对高性能、低损耗和高集成度的无源器件需求日益增长。  光纤环形器（Fiber Optic Circulator）  作为一种特殊的非互易性光学器件，在光网络中起着类似“光学路由器”的作用，能够精确控制光信号的传输路径，广泛应用于WDM系统、光纤传感、光学仪器和激光系统中。

一、工作原理

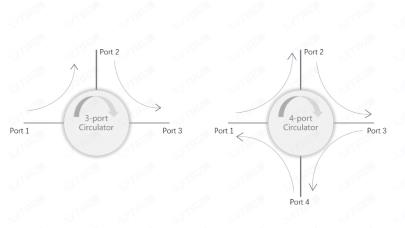

光纤环形器的本质是一种非互易性光学器件，即光在不同方向上传输时的行为是不同的。它通常具有三个端口：

·       光从 端口1 → 端口2 正常通过；

·       光从 端口2 → 端口3 正常通过；

·       而光无法从端口2返回端口1，也无法从端口3回到端口2。

这意味着它可以单向引导光信号，而不是像普通分路器或耦合器那样双向传输。这种单向性来源于其  内部使用了法拉第旋转器（Faraday Rotator）和偏振器（Polarizer）  等非互易性光学元件，在磁光效应的作用下实现了光信号的方向性控制。

二、内部结构简要说明

光纤环形器的典型内部结构主要包括以下几个核心部分：

1.       光纤准直器（Collimator）
将来自光纤的发散光转换为准直光束，以便后续光学元件处理。

2.       非互易性元件（如法拉第旋转器）
依靠磁光效应使光偏振方向旋转，实现单向传输特性。

3.       偏振控制器与偏振分离器（PBS）
控制和分离不同偏振态的光，增强方向性。

4.       波片或偏振旋转器（Waveplate/Rotator）
用于控制光信号的偏振状态，使其能够正确导向下一个端口。

5.       反射镜/棱镜（可选）
实现路径转折或反射，实现更紧凑的封装设计。

结构上，光纤环形器通常是一个光学系统封装于小巧的不锈钢筒体或模块化盒子中，具有较高的热稳定性和机械稳定性。

三、典型应用场景

光纤环形器的应用场景十分广泛，尤其在需要光信号分离、路由或反射控制的系统中具有不可替代的作用。

1. 波分复用系统（DWDM/CWDM）

在波分复用系统中，环形器可与FBG（光纤光栅）结合，构建“可反射式的波长选择器”，将不同波长的信号路由至不同方向，提高系统灵活性。

2. 光纤传感系统

在分布式光纤传感（如DTS、DAS系统）中，常需要将激光信号发射和回波信号接收安排在同一根光纤中。通过光纤环形器，可以有效实现激光发射端与接收端分离。

3. 激光器反射隔离

激光器输出端常需要环形器阻断反向反射光，以保护激光器不被损坏，同时也保持输出光的稳定性。

4. 光测试设备/实验平台

在科研实验中，环形器用于搭建干涉仪、偏振敏感实验装置，或在不同模块之间建立单向光通路，避免反射干扰。

5. 双向通信系统

在某些双向通信场景中，可以利用环形器和波分技术，实现一根光纤上传输双向数据，从而大幅节省光纤资源。

四、保偏光纤环形器的特殊性

在偏振敏感系统中，使用  保偏型光纤环形器（PM Circulator）  可以保持光信号的偏振态，广泛用于量子通信、干涉测量等高精度场景。这类环形器内部采用保偏光纤和对准轴设计，确保光偏振状态的一致性和高消光比。

光纤环形器以其单向光路引导、高隔离度和低插损的优势，已成为现代光通信系统中不可或缺的核心无源器件。根据具体应用，可选择普通单模型、保偏型或高功率型产品，实现从波长复用到激光隔离等多种功能，提升系统稳定性和集成度。

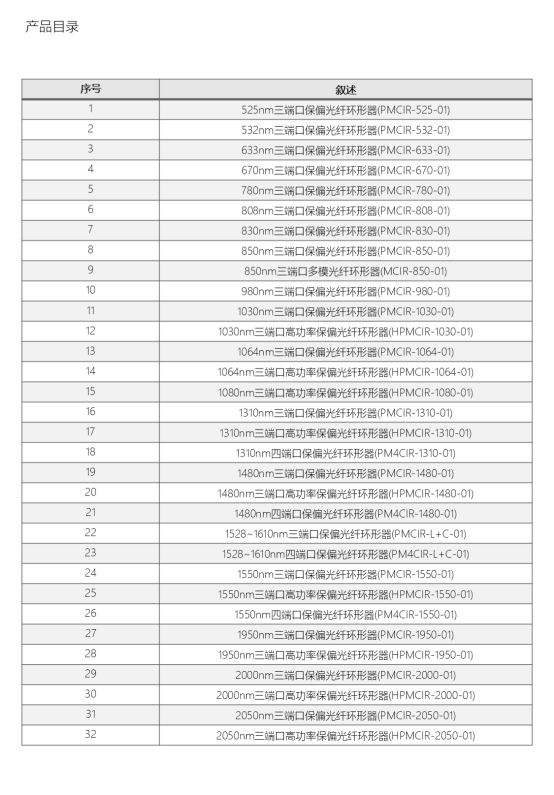

五、纤亿通光纤产品推荐
