1、含义



1.1 光纤到户的英文是FTTH(Fiber to the home),是光纤通信的一种传输方式。顾名思义是直接把光纤直接连接到用户终端。



1.2 光分路器是FTTH系统中的一个核心无源器件。光分路器也叫光分束器,是一种集成波导光功率分配装置,可以将一个输入光信号分路成二个或多个输出光信号,光输入功率均匀分布在所有输出端口上。



在光纤入户的无源光网络中(PON,Passive Optical Network),光分路器扮演了重要角色,它使得多个用户共享一个PON接口成为了现实。光分路器一般被安装在PON的光线路终端(OLT,Optical Line Terminal)和光网络终端(ONT,Optical Network Terminal)之间,那么如何利用光分路器进行FTTH网络的分光建设呢?深圳纤亿通来告诉您。



2、FTTH网络的分光建设

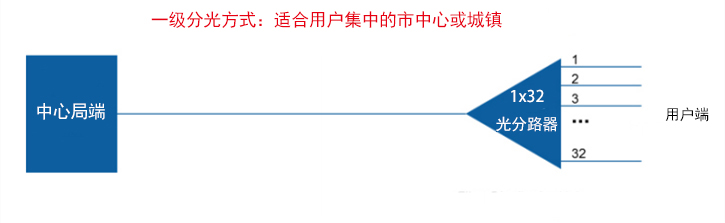

PON是FTTH网络的基础,而光分路器则是PON网络的重要组成部分。PON网络的分光建设有一级分光和二级分光两种,一级分光方式是指光分路器集中分布在光纤分配箱内,并通过单根光纤直接与中心局端的OLT连接,另一端则通过多根光纤与用户端的多个ONT连接,一级分光中光分路器的分光比通常是1:32或1:64。如下图:

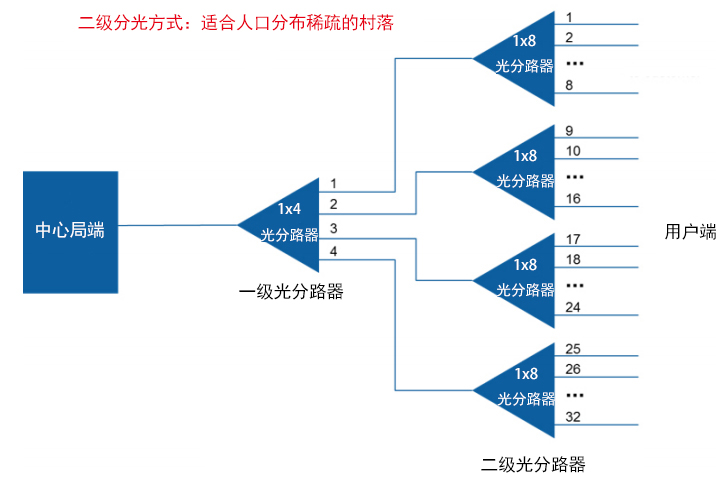

二级分光方式是指两组光分路器通过级联的方式在OLT和ONU之间连接。这种分光方式有两个分光点:一级分光点和二级分光点。一级分光点通常位于中心局端附近,一般选用1×4光分路器;二级分光点一般安装在用户端(如楼道内),有多个光分路器,一般选用1×8光分路器。如下图:



通常,一级分光解决方案用于拥挤的市中心或城镇区域,以降低成本并易于维护光纤分布式网络(ODN)节点。而二级分光解决方案用于路边或乡村场所,以覆盖广泛的ODN节点,节省资源并节省资金。



3、FTTH网络的分光比设计



1:N(N=2~64)或2:N(N=2~64)光分路器是PON中常用的光分路器(N,输出端口数),不同分光比的光分路器在FTTH网络中扮演的角色也会有所不同。



如果OLT和ONU之间的距离较远,推荐使用1×32光分路器,而如果OLT和ONU之间的距离较短,则可以使用1×64光分路器。对于光分路器的分光比,传输距离越长,应选择分光路数越少的光分路器。例如,传输距离≤20km:使用1×32光分路器;传输距离≤5km:使用1×64光分路器。

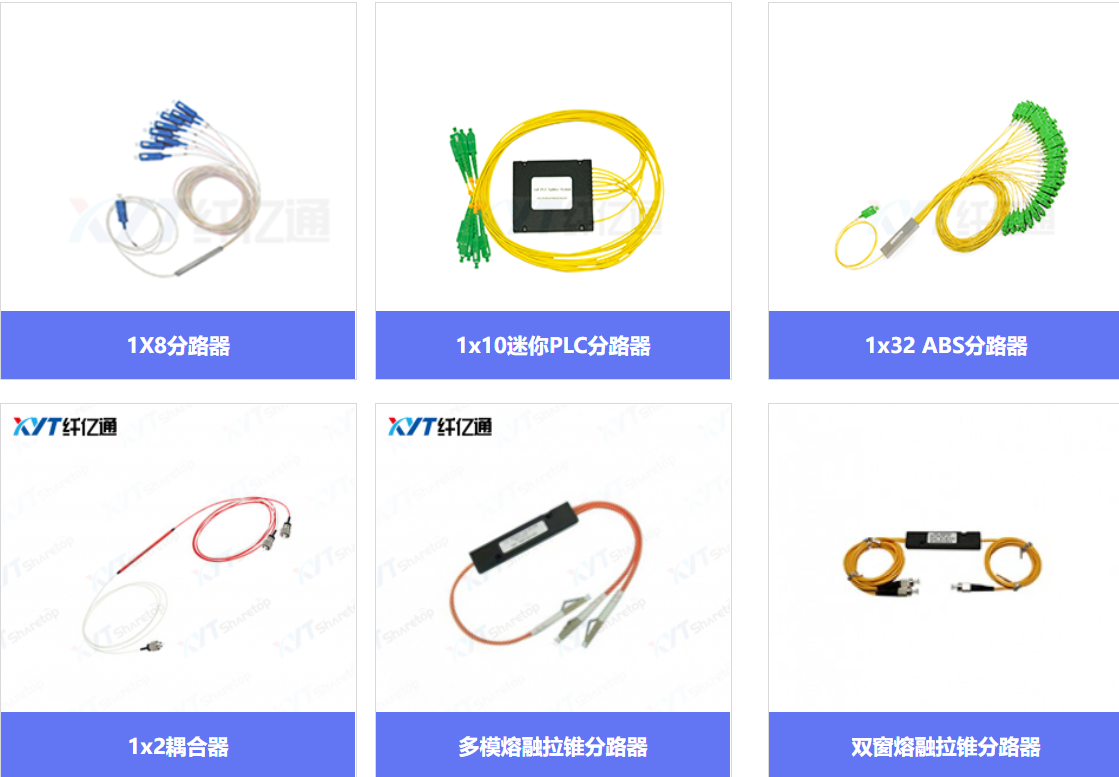

4、常见光分路器
