随着光纤资源的越发紧张，具有光纤扩容功能的波分复用器使用得越来越多。而波分复用器使用时必须和波分光模块配合一起使用。今天纤亿通给大家分享一下，波分复用器和波分光模块应该如何连接。

双纤波分连接

波分复用器分为单纤和双纤，连接方法各不相同。下面以双纤粗波分复用器为例，纤亿通为大家介绍双纤波分复用器和波分光模块的的连接方法。

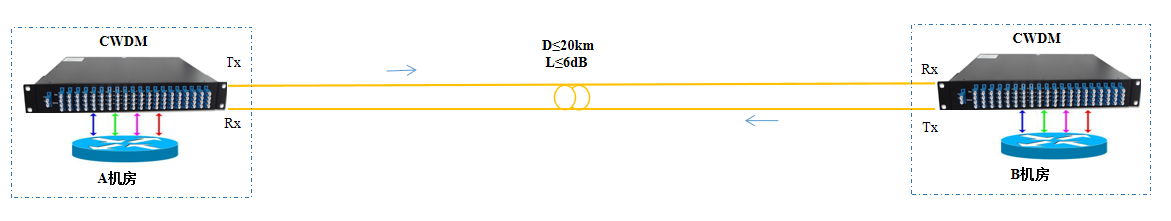

如上图，这是一种常见的点对点光传输方案。A、B两点都使用了波分复用器和波分光模块。具体连接细节看下图：

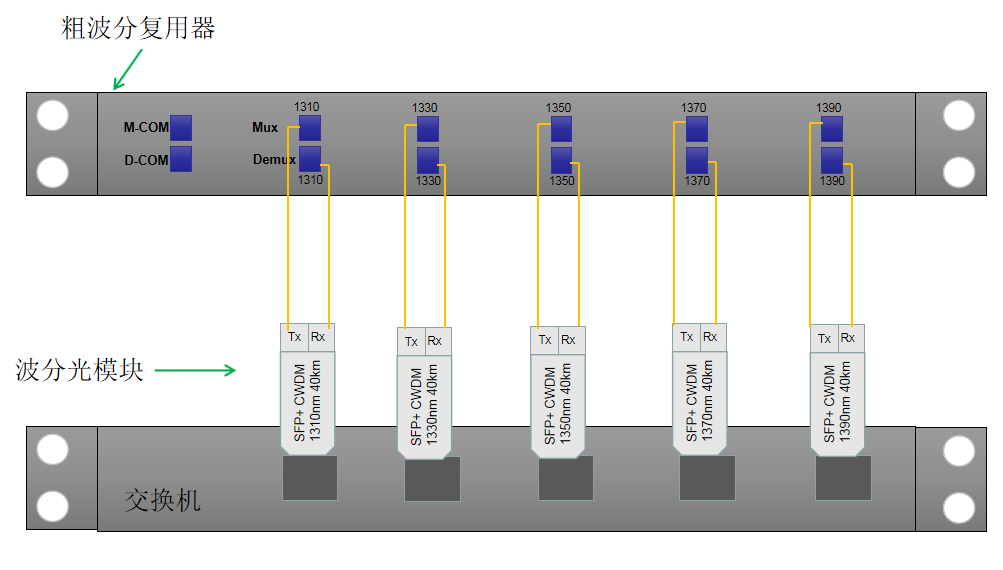

如上图，波分光模块插在交换机上面，每一只光模块发出特定波长的光，光模块发出来的光连接到波分复用器对应波长的合波（上面一排Mux）通道口，光模块收光口也连接到波分复用器对应波长的解波（下面一排Demux）通道口。每一只光模块都是通过这样一收一发的方法连接。链路连接完以后，各通道光模块发出来的光都复用成一束光，从M-COM出来，而对端发过来的光进入D-COM。

单纤波分连接

单纤波分复用器因为收光和发光都在一根纤上，所以在一台波分复用器里面必须用一半的通道来连接光模块的发光口，另一半连接光模块的收光口。下面以密波分复用器连接光模块来说明。

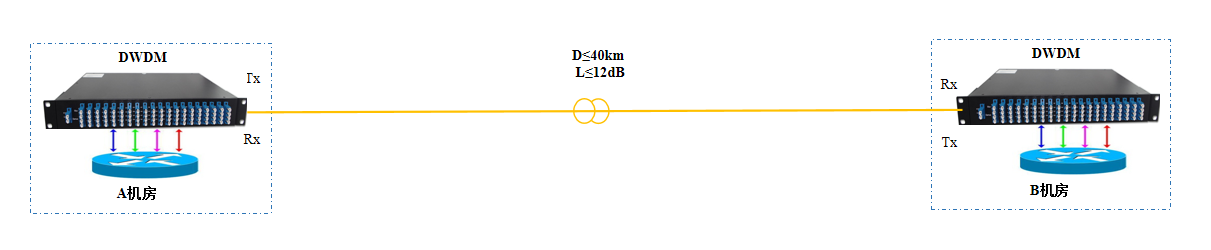

如上图，用户需要用单纤波分传输80G业务，用的是40通道的单纤波分

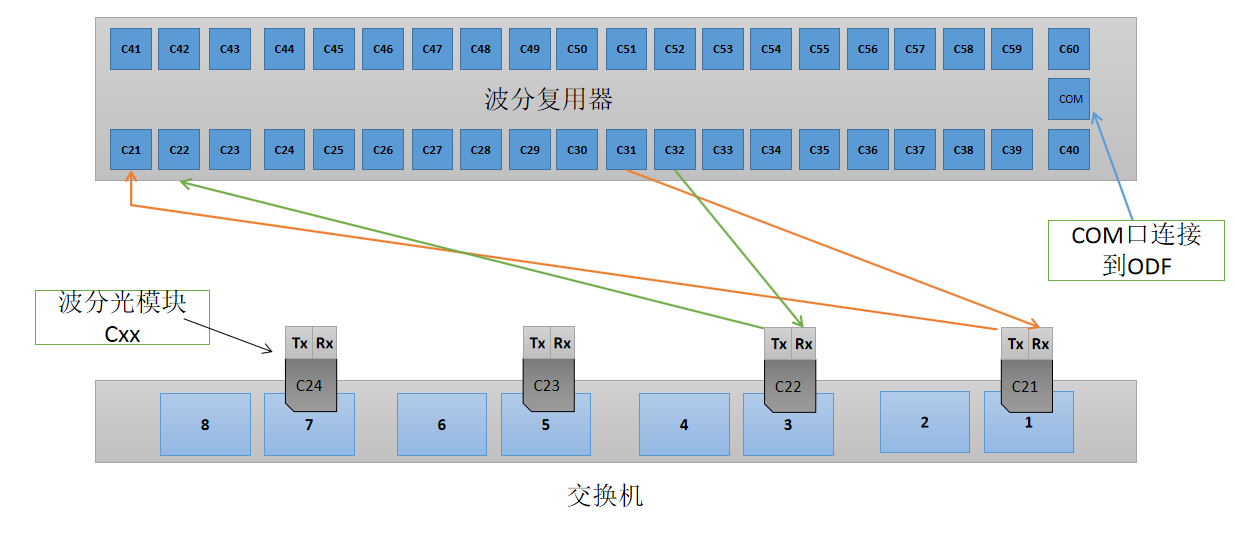

如上图，用波长为C21-C28的密波光模块在A点，用波长为C31-38的密波光模块在B点。那么连接方法如上图。A点C21模块发光口接波分的C21通道，收光口接波分的C31通道；C22-C28连接方法类似。B点C31模块发光口接波分的C31通道，收光口接波分的C21通道；C32-C38连接方法类似。通过这样连接，收发光都复用到一芯光纤上面传输了。
